鑄造鋁合金是可用金屬鑄造成形工藝直接獲得零件的鋁合金，鋁合金鑄件該類合金的合金元素含量一般多于相應(yīng)的變形鋁合金的含量。
鑄造鋁合金的分類 鑄造鋁合金的優(yōu)缺點(diǎn)

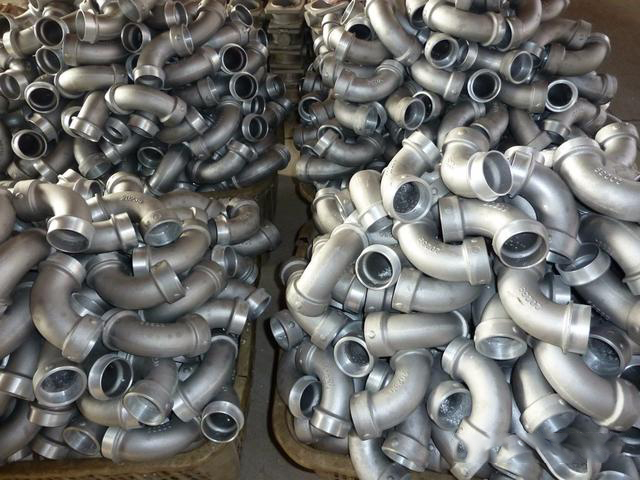

一、鑄造鋁合金的分類
據(jù)主要合金元素差異有四類鑄造鋁合金。
(1)鋁硅系合金，也叫“硅鋁明”或“矽鋁明”。有良好鑄造性能和耐磨性能，熱脹系數(shù)小，在鑄造鋁合金中品種最多，用量最大的合金，含硅量在4%～13%。有時(shí)添加0.2%～0.6%鎂的硅鋁合金，廣泛用于結(jié)構(gòu)件，如殼體、缸體、箱體和框架等。有時(shí)添加適量的銅和鎂，能提高合金的力學(xué)性能和耐熱性。此類合金廣泛用于制造活塞等部件。
(2)鋁銅合金，含銅4.5%～5.3%合金強(qiáng)化效果最佳，適當(dāng)加入錳和鈦能顯著提高室溫、高溫強(qiáng)度和鑄造性能。主要用于制作承受大的動(dòng)、靜載荷和形狀不復(fù)雜的砂型鑄件。
(3)鋁鎂合金，密度最小(2.55g/cm3)，強(qiáng)度最高(355MPa左右)的鑄造鋁合金，含鎂12%，強(qiáng)化效果最佳。合金在大氣和海水中的抗腐蝕性能好，室溫下有良好的綜合力學(xué)性能和可切削性，可用于作雷達(dá)底座、飛機(jī)的發(fā)動(dòng)機(jī)機(jī)匣、螺旋槳、起落架等零件，也可作裝飾材料。
(4)鋁鋅系合金，為改善性能常加入硅、鎂元素，常稱為“鋅硅鋁明”。在鑄造條件下，該合金有淬火作用，即“自行淬火”。不經(jīng)熱處理就可使用，以變質(zhì)熱處理后，鑄件有較高的強(qiáng)度。經(jīng)穩(wěn)定化處理后，尺寸穩(wěn)定，常用于制作模型、型板及設(shè)備支架等。
鑄造鋁合金具有與變形鋁合金相同的合金體系，具有與變形鋁合金相同的強(qiáng)化機(jī)理﹙除應(yīng)變強(qiáng)化外﹚，他們主要的差別在于：鑄造鋁合金中合金化元素硅的最大含量超過(guò)多數(shù)變形鋁合金中的硅含量。鑄造鋁合金除含有強(qiáng)化元素之外，還必須含有足夠量的共晶型元素﹙通常是硅﹚，以使合金有相當(dāng)?shù)牧鲃?dòng)性，易與填充鑄造時(shí)鑄件的收縮縫。
鑄造鋁合金的分類 鑄造鋁合金的優(yōu)缺點(diǎn)
二、鑄造鋁合金的優(yōu)缺點(diǎn)
鑄造鋁合金優(yōu)點(diǎn)：
1、產(chǎn)品質(zhì)量好：鑄件尺寸精度高，一般相當(dāng)于6~7級(jí)，甚至可達(dá)4級(jí);表面光潔度好，一般相當(dāng)于5~8級(jí);強(qiáng)度和硬度較高，強(qiáng)度一般比砂型鑄造提高25~30%，但延伸率降低約70%;尺寸穩(wěn)定，互換性好;可壓鑄鋁薄壁復(fù)雜的鑄件。例如，當(dāng)前鋅合金壓鑄鋁件最小壁厚可達(dá)0.3mm;鋁合金鑄件可達(dá)0.5mm;最小鑄出孔徑為0.7mm;最小螺距為0.75mm。
2、生產(chǎn)效率高：機(jī)器生產(chǎn)率高，例如國(guó)產(chǎn)JⅢ3型臥式冷空壓鑄鋁機(jī)平均八小時(shí)可壓鑄鋁600～700次，小型熱室壓鑄鋁機(jī)平均每八小時(shí)可壓鑄鋁3000~7000次;壓鑄鋁型壽命長(zhǎng)，一付壓鑄鋁型，壓鑄鋁鐘合金，壽命可達(dá)幾十萬(wàn)次，甚至上百萬(wàn)次;易實(shí)現(xiàn)機(jī)械化和自動(dòng)化。
